Bei einem Farbdruck werden für die verschiedenen Farben jeweils Druckschablonen erstellt.
Die Druckmotive auf den einzelnen Schablonen weichen in Abhängigkeit vom Rand oft bis zu mehreren Millimetern voneinander ab.
Das System ermöglicht durch Bildvisualisierung eine hochpräzise, manuelle Ausrichtung der Druckschablonen in X/Y - Richtung.

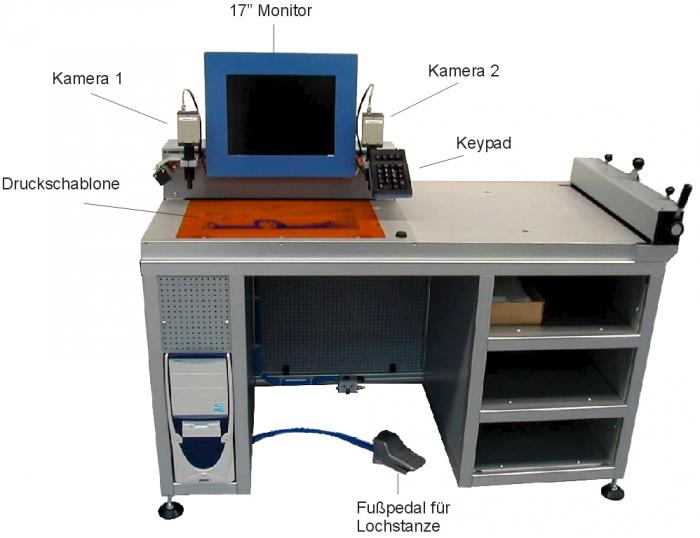

Dabei werden auf einem Monitor gleichzeitig Live-Bilder von zwei Kameras gezeigt und zusätzlich zwei in Position, Größe und Farbe frei programmierbare Kreuze eingeblendet.
Die Positionierung der Platten wird durch einen Bediener durchgeführt, der zwei Fadenkreuze auf der Druckschablone jeweils zu den entsprechenden Fadenkreuzen auf dem Bildschirm ausrichtet.
Jede Druckschablone kann auf diese Weise in Relation zum Druckmotiv bis zu einer Präzision von 0,005 mm ausgerichtet werden.
Nach der Ausrichtung werden die Schablonen durch das Betätigen des Fußpedals mit einer Lochstanze markiert und somit für die weitere maschinelle Verarbeitung vorbereitet.
Die genaue Positionierung der Druckschablonen zueinander ermöglicht ein feines und sauberes Druckergebnis.
