Bei großen Stückzahlen oder großer Produktvielfalt ist eine hochgenaue 100% Vermessung oft nicht durchführbar oder nicht rentabel.

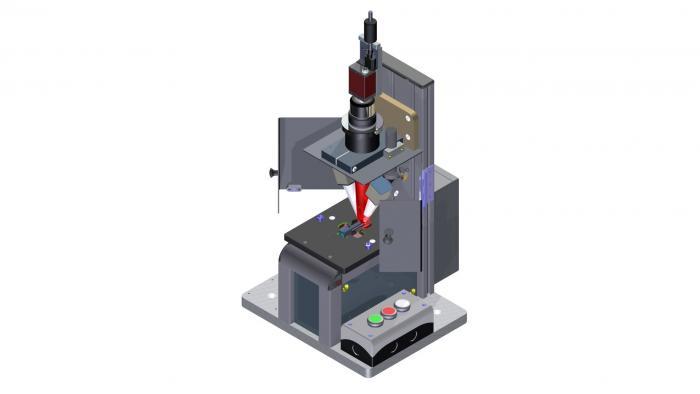

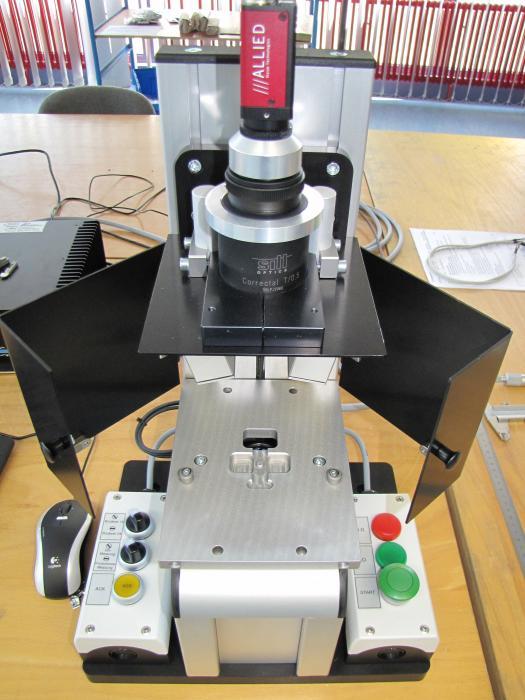

Für solche Produkte bieten sich flexible Handprüfplätze zur Prüfung von Stichproben an.
Die hier beschriebene Lösung dient zur Vermessung von gestanzten Abblendkappen für Beleuchtungen der Automobilindustrie.
Eingebaut werden solche Abblendkappen beispielsweise in H4 oder H7 Glühbirnen.
Die Bedienerführung erfolgt komplett über das Bildverarbeitungssystem. Der Stichprobenumfang ist einstellbar.

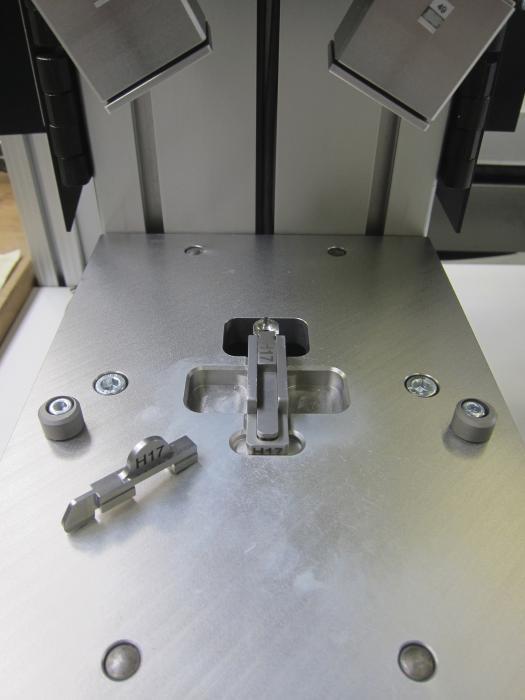

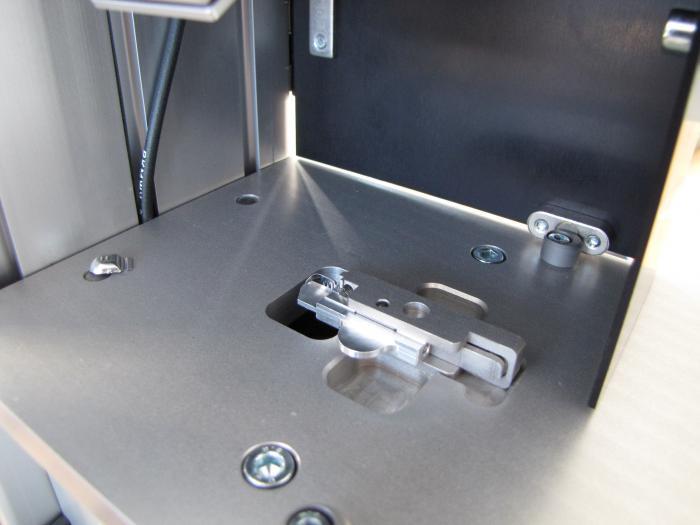

Zu prüfenden Bauteile werden von Hand in eine bauteilspezifische Aufnahme geklemmt und in mehreren Ansichten (Draufsicht und bis zu zwei Seitenansichten) unter die Kamera gelegt.

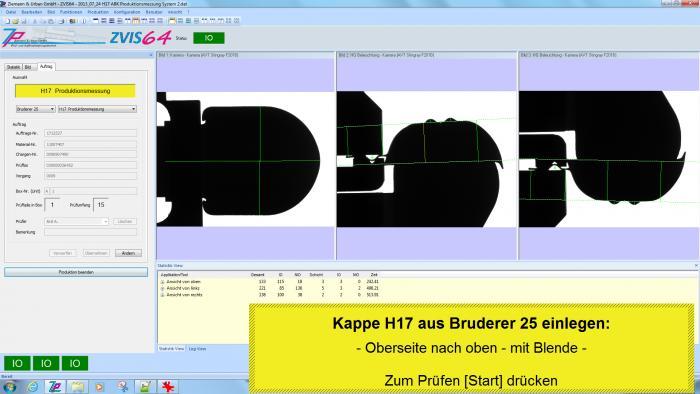

Das Windows7 (64-Bit) basierte Bildverarbeitungssystem vermisst die zu prüfenden Maße gibt die Werte aus.
Auftragsdaten (Chargennummer, Losnummer, Prüfer, Auftragsnummer usw.) werden über einen Barcodescanner aus einem SAP generierten Dokument gelesen.

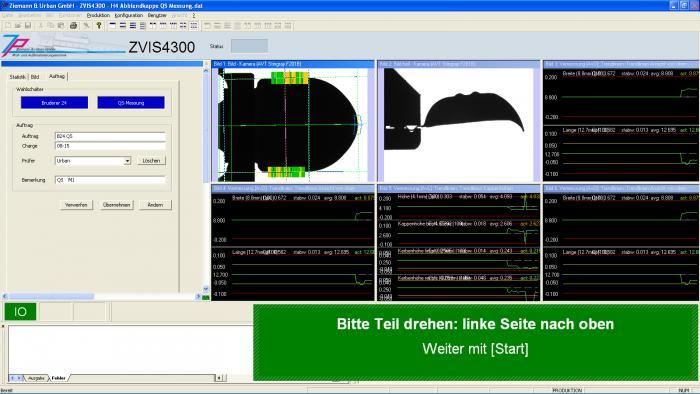

Das Ergebnis der Stichprobe wird auf dem 23" TFT Monitor visualisiert und zusätzlich über eine textdatei-basierte Schnittstelle in die Prüfpläne des kundeneigene SAP Systems übertragen. Dort werden Protokolle über die Stichproben erstellt und archiviert.
Das System verfügt als Produktions Messmittel für die geforderten Toleranzen über eine per Messmittelfähigkeitsnachweis nachgewiesene Messauflösung von ca. 3µm.
Der Abgleich erfolgt mit einem separaten Skalierteil.
