Das Bildverarbeitungssystem dient in vorliegender Anwendung zur Inspektion von Ölfilter-Deckeln, die aus zwei verschiedenen Komponenten montiert sind.

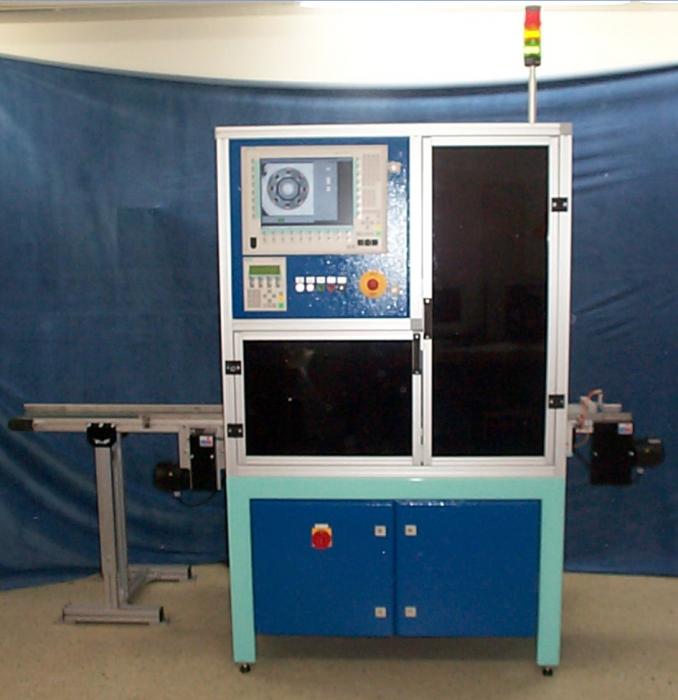

Einmal in Verbindung mit einer eigenständigen Prüfstation oder als reine Prüfvorrichtung für die Montage an einem Rundschalttisch.

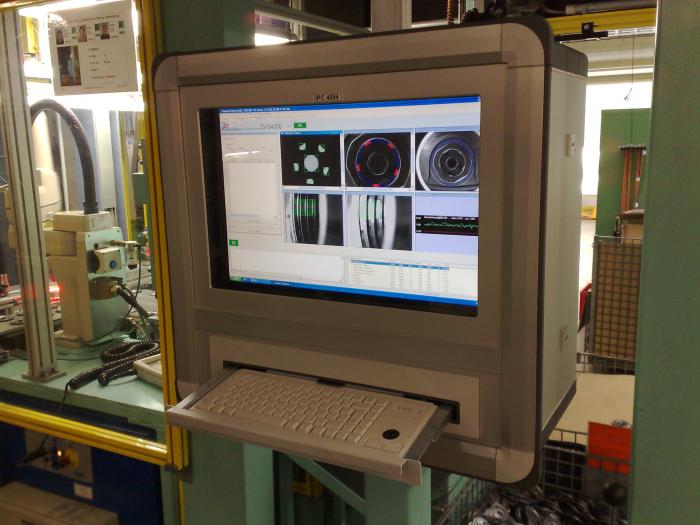

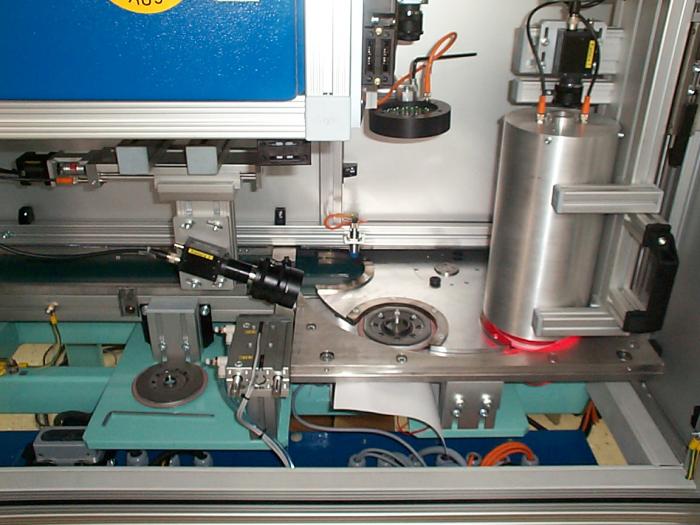

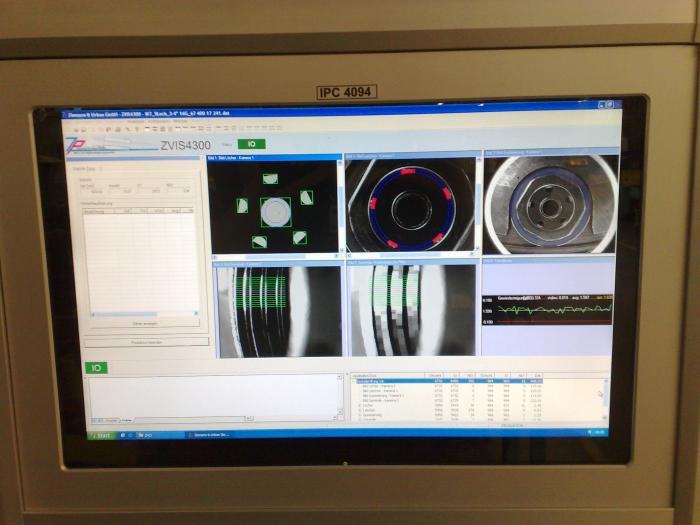

Das System prüft über drei Kameras mit Hilfe von verschiedenen Beleuchtungen, zwei Hintergrundbeleuchtungen und zwei Auflichtbeleuchtungen den Bearbeitungszustand der Deckel auf folgende Merkmale:
- Gewindedurchmesserprüfung der Mittenbohrung
- Vorhandensein der Einlege-Gummidichtung
- Prüfung der Haltelaschen auf Vorhandensein und vollständige Biegung
- Vollständigkeit der Randgummierung (Dichtung)
- Vemessung der Gewindesteigung des Innengewindes
